Общие сведения об устройстве компактных воздушно тепловых завес.



Назначение завес.

Воздушно-тепловые завесы для проемов (ворот, дверей, окон) являются энергосберегающим элементом систем отопления и вентиляции зданий всех типов и назначений. Наиболее эффективны завесы "шиберующего" типа, создающие подогретую воздушную струйную преграду от проникновения холодного наружного воздуха через открытый проем внутрь здания. Это позволяет существенно снизить теплопотери здания при открывании дверей и ворот (на 80-90%). При этом коэффициент эффективности правильно устроенной завесы, а именно: отношение затрат энергии на компенсацию теплопотерь через открытый проем без завесы к сумме затрат на завесу и на компенсацию остаточных теплопотерь при работе завесы достигает 2-3. В теплое время года завесы без источника тепла создают заграждение наружному воздуху в проемах кондиционируемых помещений и холодильных камер.

Устройство завес.

Завеса имеет корпус, изготовленный из листовой стали, с высококачественным полимерным покрытием. Внутри корпуса расположены воздухонагреватель (электрический или водяной), вентилятор, сопло для выхода струи. Вентилятор всасывает воздух из помещения через переднюю перфорированную стенку корпуса, поток воздуха нагревается в воздухонагревателе, после чего вентилятор выбрасывает поток через сопло в виде струи в плоскости проема или под углом к ней.

Завесы устанавливаются горизонтально над проемом или вертикально возле проема (одно- и двусторонние). Как правило, струя, истекающая из завесы, должна иметь размах, равный ширине или высоте проема. Поэтому важнейшим из габаритных размеров завесы является ее длина. Если размер стороны проема, вдоль которой устанавливается завеса, больше длины завесы, то выстраивают в ряд несколько примыкающих друг к другу завес, перекрывающих суммарной длиной сторону проема.

Далее представлены описания всех моделей завес. В ту или иную модель завесы заводом-изготовителем могут быть внесены конструктивные изменения, не снижающие ее качество и надежность, и не отраженные в настоящем каталоге.



Вентиляторы завес.

В подавляющем большинстве завес использованы вентиляторы диаметрального типа (cross-flow-fan). Длинное рабочее колесо (от 6 до 9 диаметров) такого вентилятора располагается вдоль корпуса завесы. Это позволяет организовать равномерное по длине завесы всасывание воздуха и его подачу в сопло, что способствует правильному формировнию истекающей из завесы заградительной струи.

Лопасти рабочих колес направлены не по образующей цилиндра, а под небольшим углом к ней. Тем самым смягчается "ударное" взаимодействие лопаток с языком вентилятора при вращении колеса и снижается уровень шума.



В завесах 500-й серии использованы радиальные вентиляторы типа DD, со специальным однофазным трехскоростным электродвигателем (фирмы Fasco, США). Класс защиты IP 20.



В завесах 700-й серии использованы осевые вентиляторы с внешнероторным двигателем. Класс защиты IP 44.



Электродвигатели.



Завесы оснащены двигателями двух типов:

Внешнероторные двигатели (фирма ebmpapst, Германия) отличаются стабильной частотой вращения и низким уровнем шума. Частота вращения легко регулируется путем уменьшения напряжения. В электродвигателях применены рассчитанные с запасом, закрытые с обеих сторон, снабженные смазочным материалом длительного срока службы шариковые подшипники. Класс защиты IP00.



Q-мотор (ebmpapst) - двигатель квадратной формы с расщепленными полюсами, имеет самоустанавливающиеся подшипники скольжения из металлокерамики, с автоматической смазкой и большой емкостью для масла. Средний срок службы при комнатной температуре 30000 часов. Класс защиты IP42. (КЭВ-3П111Е)



Аэродинамическая схема

В завесах с диаметральными вентиляторами (серии 100-400 и 600) использована высокоэффективная аэродинамическая схема ЦАГИ. Источник тепла на стороне всасывания. Прямое сопло позволяет организовать равномерную дальнобойную турбулентную струю. В завесах серии 500 установлены специальные растекатели, выравнивающие скорость струи по длинне сопла. Для каждой модели завесы приведен факел свободной (т.е. неограниченной полом и стенками) струи. На заданных расстояниях от сопла завесы указана скорость V на оси струи - максимальная скорость потока в данном сечении. Пользуясь этими данными, можно определить, какова будет скорость на оси струи на интересующем вас расстоянии от сопла, при условии, что струя ничем не ограничена (например, полом).



Источники тепла

В качестве электрических источников тепла используются оребренные трубчатые электрические нагреватели (ТЭНы) диаметром 13мм. Длина, мощность ТЭНов и скорость их обдува подобраны таким образом, чтобы температура их поверхности (под ребрами) не превышала 400°С.

Водяные источники тепла - водяные двухходовые теплообменники, выполненные из медных труб с насадными пластинчатыми алюминиевыми ребрами (заводы Чехии и Словакии). Теплообменник является неразборным узлом.

Теплоноситель подается в теплообменник и отводится из него через патрубки DIN 3/4" (на завесах серии 200W - 1/2", 700W - 1"), выступающие из корпуса.

Во избежание размораживания теплообменника завесы при аварийном отключении горячей воды в зимнее время во всех моделях предусмотрена возможность слива теплоносителя. На торце одного из трубчатых коллекторов и на противоположной стороне теплообменника имеются резьбовые заглушки для организации слива.




Тепловая защита завес

Завесы с электрическим источником тепла снабжены устройством аварийного отключения ТЭНов в случае перегрева корпуса. Перегрев может наступить по следующим причинам:

- входное и выходное окна завесы загромождены посторонними предметами (или сильно загрязнены);

- вышел из строя вентилятор;

- тепловая мощность завесы сильно превышает теплопотери помещения, в котором она работает (например, в тамбуре небольшого объема).

Кроме того, все электрические завесы (кроме КЭВ-2П112Е, КЭВ-2,5П112Е, КЭВ-3П113Е) снабжены автоматической задержкой выключения вентилятора при выключении завесы через пульт управления. Вентилятор продолжает продувку до тех пор, пока температура ТЭНов не снизится до заданной величины (1-2 мин.). Это позволяет увеличить срок службы ТЭНов.



Методы испытаний

Завесы испытываются на номинальный расход воздуха, структуру потока на выходном срезе сопла, структуру потока по длине свободной затопленной струи, разность средних температур воздуха на входе и выходе из завесы, время срабатывания аварийного термовыключателя при отключении вентилятора, факт срабатывания термостата задержки отключения вентилятора после выключения завесы для продувки остаточного тепла ТЭНов и на уровень шума.

Структура потока на выходном срезе сопла определяется путем измерения зондом полного давления на микроманометре ММН. Измерения проводятся обычно не менее чем в 40 точках по сечению сопла.

Структура потока по длине свободной изотермической струи определяется путем измерения анемометрами эпюр скорости в нескольких поперечных сечениях струи и выявления максимальной скорости на оси струи. Для моделей завес приведена зависимость скорости от потока на оси свободной струи от расстояния от среза сопла.

Разность средних температур воздуха на входе и выходе из завесы определяется при максимальном/минимальном расходе воздуха и и при номинальной тепловой мощности ТЭНов. Средняя температура воздуха на выходе из сопла завесы определяется по измерению термопарой не менее чем в 40 точках по сечению сопла.

Уровень звукового давления определяется по ГОСТ Р 51402-99.

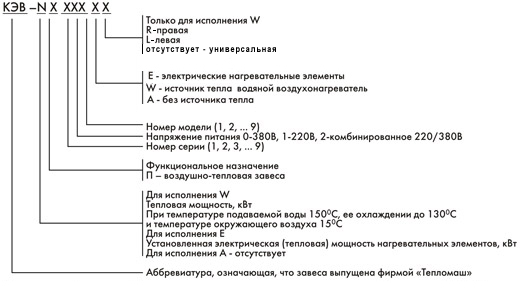

Маркировка завес

Для удобства маркировки все завесы разнесены по сериям от 100 до 700. Номер серии (кроме 600*) характеризует удельный заградительный эффект завесы, связанный с диаметром рабочего колеса диаметрального вентилятора, частотой вращения, аэродинамической схемой и оцениваемый как аэродинамическая мощность завесы на метр длины рабочего колеса. Чем больше номер серии, тем мощнее завеса и выше удельный заградительный эффект (см. таблицу).

Удельная характеристика на 1 м длины завесы

  Удельные параметры Номер серии завес "Тепломаш"*
100Е 200Е 300Е 400W 500W 700W
V/L3, м3/ч/м 600-900 1000 1500 2500 4500 7000
Q/L3, кВт/м 4-8 6-9 6-12 20** 45** до 80**


* - для серии 600Е удельный заградительный эффект соответствует серии 300Е.
** - мощности указаны пр температуре воды +90oС






Окраска завес

Корпусные детали завес защищены снаружи и изнутри высококачественным полимерным покрытием. Термостойкость покрытия 180°С. Стандартный цвет - RAL 9010(белая шагрень блеск 90%). Для завес серий 400 и 500 стандартный цвет - эмаль молотковая (блеск 90%). По заказу возможно любое моно- и полицветовое решение.
