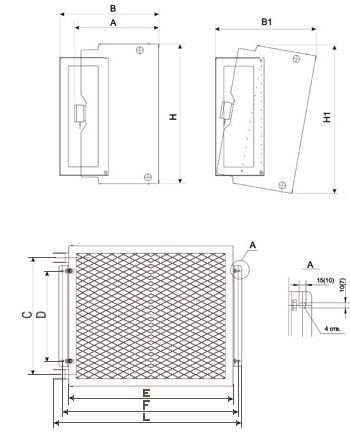

Крепление тепловентиляторов КЭВ-ТW |
|
|
|
|
|
|
в скобках размеры для КEV-25Т3W2, КEV-34Т3,5W2, КEV-30Т3W3, КEV-40Т3,5W3
|
|
| |
Модель тепловентилятора |
A, мм |
B, мм |
B1, мм |
C, мм |
D, мм |
E, мм |
F, мм |
H, мм |
H1, мм |
L, мм |
|
| KEV-25T3W2, KEV-34T3.5W2, KEV-30T3W3, KEV-40T3,5W3 |
305 |
362 |
371 |
330 |
255 |
467 |
500 |
400 |
422 |
635 |
| KEV-36T3W2, KEV-49T3.5W2, KEV-56T4W2, KEV-60T3,5W3, KEV-69T4W3 |
360 |
427 |
437 |
430 |
355 |
618 |
655 |
496 |
523 |
654 |
| KEV-86T4W2, KEV-106T4.5W2, KEV-120T5W2, KEV-107T4W3, KEV-133T4.5W3, KEV-151T5W3, KEV-180T5,6W3 |
450 |
536 |
549 |
680 |
600 |
855 |
890 |
750 |
792 |
930 |
|
|
