Фильтры ячейковые гофрированные ФяГ (Классы G3-G4)
Фильтры типа ФяГ предназначены для очистки наружного и
рециркуляционного воздуха в системах приточной вентиляции и кондиционирования
для помещений различного назначения бытовых, административных и промышленных
зданий.
Общее устройство

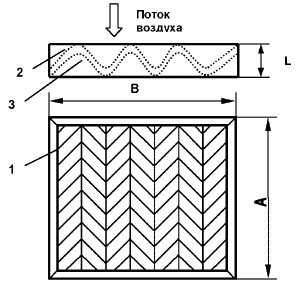

Фильтры ФяГ состоят из рамки (1), изготавливаемой из картона
или оцинкованной стали, внутри которой уложен фильтрующий материал (2) в виде
гофр, опирающийся со стороны выхода воздуха на сетку гофрированной
(волнообразной) формы (3).
Класс фильтра ФяГ по Eurovent 779 |
Удельная воздушная нагрузка м3/ч.м2 |
Сопротивление, Па |
Эффективность очистки, % |
Начальное |
Рекомендуемое конечное |
G3(EU3) |
7000-10000 |
50±80 |
200 |
75 |
G4(EU4) |
7000-10000 |
50±80 |
200 |
80 |
Основные типоразмеры
Индекс фильтра |
Габаритные размеры, мм |
Производительность |
ФяГ |
высота A |
ширина B |
глубина L |
фильтра, м3/ч |
3(4)050 |
500 |
500 |
50 |
1750-2500 |
3(4)052 |
592 |
592 |
50 |
2500-3500 |
3(4)051 |
592 |
287 |
50 |
1250-1750 |
3(4)054 |
592 |
490 |
50 |
2000-2900 |
3(4)053 |
287 |
490 |
50 |
1000-1800 |
3(4)056 |
610 |
610 |
50 |
2600-3700 |
3(4)055 |
610 |
305 |
50 |
1300-1850 |
3(4)100 |
500 |
500 |
100 |
1750-2500 |
3(4)102 |
592 |
592 |
100 |
2500-3500 |
3(4)101 |
592 |
287 |
100 |
1250-1750 |
3(4)104 |
592 |
490 |
100 |
2000-2300 |
3(4)103 |
287 |
490 |
100 |
1000-1800 |
3(4)106 |
610 |
610 |
100 |
2600-3700 |
3(4)105 |
610 |
305 |
100 |
1300-1850 |
По заказу могут изготавливаться фильтры
других типоразмеров.
Продукция сертифицирована
|
