На рисунке схематично изображена централизованная система местной вытяжной вентиляции, состоящая из 3-х вытяжных устройств «EA» с индивидуальными вентиляторами, управление которыми осуществляют энергосберегающие автоматы «ES-90». Управление центральным вентилятором низкого давления производит аппарат автоматического контроля «M-1000»,
управляющие сигналы к которому поступают от энергосберегающих
аппаратов. Для эффективной работы такой системы необходимо использовать
обратный клапан (1), который монтируется на выходе каждого индивидуального вентилятора.
Когда на одном из постов начинается сварка, срабатывает индукционный датчик «MCC-05»,
энергосберегающий аппарат посылает аппарату автоматического контроля
управляющий сигнал и включает, подключенный к нему, индивидуальный
вентилятор. При завершении работ индивидуальный вентилятор
автоматически выключается и, если больше нет активных постов,
центральный вентилятор выключается.

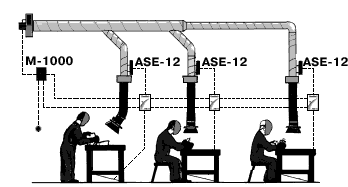

На
рисунке ниже схематично изображена централизованная система местной
вытяжной вентиляции, состоящая из 3-х вытяжных устройств «LM-2» с автоматическими заслонками «MD» (ранее «ASE-12»). Управление центральным вентилятором высокого давления производит аппарат автоматического контроля «M-1000», управляющие сигналы к которому поступают от контроллеров заслонок.
Когда на одном из постов начинается сварка, срабатывает светочувствительный датчик «LS-12»,
контроллер заслонки посылает аппарату автоматического контроля
управляющий сигнал и открывает, подключенную к нему, заслонку. При
завершении работ заслонка автоматически закрывается и, если больше нет
активных постов, центральный вентилятор выключается.
