Циклон - искрогаситель SPARKSHIELD

Циклон - искрогаситель SPARKSHIELD



 Циклон - искрогаситель SPARKSHIELD
Производство: Вентиляционный завод «PlymoVent»
Гарантия: 24 месяца
Документы: Паспорт Изображения






Назначение

Циклон - искрогаситель предназначен для предварительной фильтрации и защиты фильтровентиляционной системы от искр и сварочных брызг образующихся во время сварки, резки, зачистки и прочих процессов металообработки.

Циклон - искрогаситель является частью системы противопожарной защиты «SHIELD» и рекомендуется к применению в условиях повышенной пожароопасности (сварка и резка замасленных изделий). Циклон - искрогаситель обеспечивает защиту от проникновения искр сигаретных окурков, и является эффективным предварительным фильтром, снижающим нагрузку на фильтровентиляционную систему.

Функционирование

Искрогаситель монтируется на входе в канал фильтровентиляционной системы. Проходящие по каналу крупные частицы пыли, искры и сварочные брызги отделяются от потока воздуха за счет циклонных завихрений и падают в пылесборник.

Циклон - искрогаситель

Конструкция

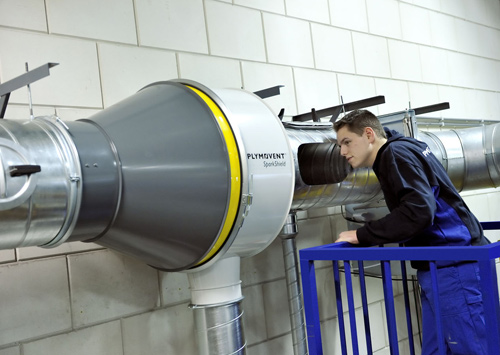

Искрогаситель изготавливается из листовой стали и окрашивается высококачественной порошковой краской, что обеспечивает высокую защиту корпуса от воздействий окружающей среды. Конструкция искрогасителя позволяет осуществлять его обслуживание без демонтажа воздуховодов. Благодаря смотровым лючкам в воздуховодах можно периодически проводить визуальный осмотр искрогасителя. Пылесборник искрогасителя подключается к циклону вертикально и снизу – с помощью гибкого (жесткого) воздуховода диаметром 200 мм. Для перекрытия вертикального воздуховода во время обслуживания или замены пылесборника может применяться ручная заслонка.

Комплект поставки

Искрогаситель поставляется в комплекте с пылесборником на 13 или 27 литров и монтажным комплектом. Дополнительно заказываются два смотровых лючка для вентиляционного канала (IH-250, IH-400 или IH-500), смотровой лючок IH-200 и ручная заслонка MD-200 для вертикального воздуховода.


Тех. характеристика

Модель Диаметр
канала
(мм)
Диаметр
циклона
(мм)
Расход
воздуха
(куб. м/ч)
Потеря
давления
(Па)
Вес
(кг)
SPARKSHIELD-250 250 500 1000-3500 100-800 20
SPARKSHIELD-400 400 710 3000-7000 100-800 32
SPARKSHIELD-500 500 900 6000-13000 100-800 50

Изображения

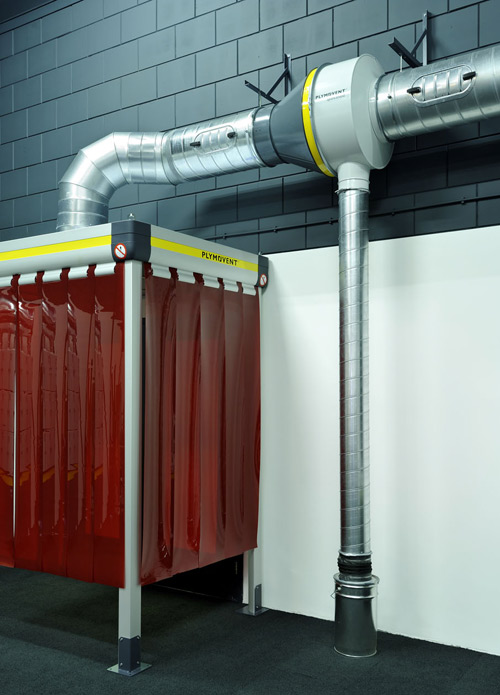

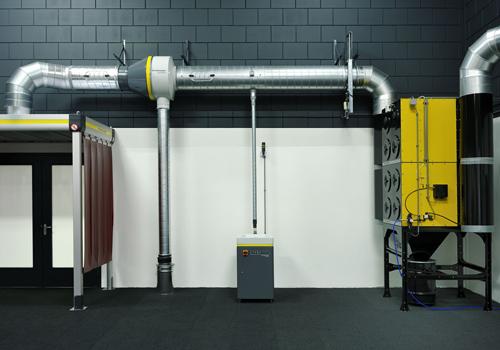

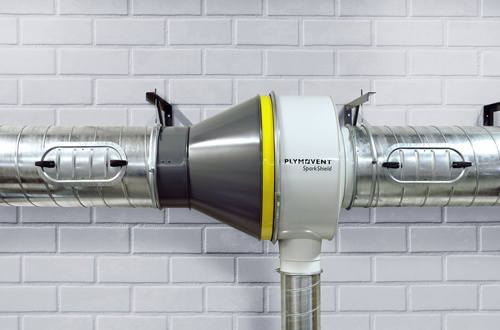

Циклон - искрогаситель SPARKSHIELD Циклон - искрогаситель SPARKSHIELD Циклон - искрогаситель SPARKSHIELD
