Стол сварщика с фильтром «ССМ-1200/SP»



Стол сварщика с фильтром ССМ-1200/SP
Производство: ЗАО «СовПлим
Гарантия: 12 месяцев
Документы: Паспорт, Изображения

Назначение

Стол сварщика с устройством удаления вредных веществ и очистки сварочного аэрозоля по ГОСТ 21694–94 является сварочным механическим оборудованием, предназначенным для установки свариваемого изделия при ручной дуговой электросварке покрытыми электродами и сварки в защитных газах («MIG/MAG» сварка). В соответствие требований ГОСТ 21694-94 стол сварщика оборудован устройствами, удаляющими вредные вещества из зоны их образования до уровня допустимой концентрации и, дополнительно, вытяжным вентилятором и промышленным фильтром очистки воздуха от сварочного аэрозоля.

Газовая и плазменная резка на столе сварщика запрещена.

Встроенный кассетный фильтровентиляционный агрегат предназначен для очистки воздуха от мелко- среднедисперсной сухой, легко очищаемой, пыли и дыма, выделяющихся во время сварки, металлообработки и прочих процессов, сопровождаемых выделением взвешенных вредных частиц размером до 0,1 микрона.

Стол сварщика предназначен для продолжительной эксплуатации внутри помещения как конечное устройство по рециркуляционной схеме. Температура перемещаемого воздушного потока не должна превышать +80 град С. Очищаемый воздушный поток не должен содержать агрессивных и взрывоопасных смесей. Улавливаемые аэрозоли и пыль должны быть сухими, не волокнистыми не слипающимися, не склонными к тлению и самовозгоранию.

Функционирование

Загрязненный воздух может удаляться как через колосниковую решетку столешницы или вытяжное устройство, так и обоими способами. Интенсивность всасывания через вытяжное устройство и колосниковую решетку может быть отрегулирована при помощи соответствующих заслонок.

Крупные частицы загрязнения собираются в поддоне, который расположен под колосниковой решеткой. Засасываемый воздушный поток равномерно проходит сквозь поверхность кассеты, которая задерживает частицы загрязненного воздуха размером до 0,1 микрона. Очищенный воздух выбрасывается наружу сбоку стола.

Очистка фильтрующей кассеты происходит, путем подачи короткого импульса сжатого воздуха через клапан в её внутреннюю полость, где поток сжатого воздуха равномерно распределяется при помощи стабилизатора. В результате такого импульса происходит встряска фильтрующей кассеты, при которой осевшие на её поверхность частицы падают в накопительный бункер и затем в пылесборник. Очистка кассеты может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном агрегате.

Управление работой агрегата и процессом самоочистки происходит через встроенный пульт управления.

Конструкция

Корпус стола сварщика изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.

Стол сварщика оснащен подсветкой и металлическим защитным экраном с раздвижными боковинами. Переставляющиеся съемные боковины защитного экрана позволяют работать с негабаритными деталями.

Алюминиевая колосниковая решетка исключает прихватку детали и прилипание сварочных брызг к ней во время сварки. Решетка оснащена резьбовой шпилькой для подключения "массы" сварочного аппарата.

Для сварки мелких деталей предусмотрен поворотный стол, который может устанавливаться на столешницу в любом удобном для сварки месте.

Корпус стола сварщика делится внутри на две камеры - входную, в которой горизонтально располагается фильтрующая кассета и выходную (чистую), в которой расположена система самоочистки и вентилятор. Сверху корпуса стола сварщика, над входной камерой, располагается колосниковая решетка и вытяжное устройство KUA-M-2S/SP, позволяющие подводить к фильтру загрязненный воздух. Снизу корпуса фильтра под входной камерой располагается пылесборник. На задней стенке корпуса стола сварщика установлен шумоглушитель. Стол сварщика снабжен регулируемыми по высоте ножками.


Комплект поставки

Стол сварщика поставляется с выбранным фильтрующим картриджем и влагомаслоотделителем с редуктором для сжатого воздуха - в частично собранном виде. Компрессор сжатого воздуха (требуется, если нет заводской сети сжатого воздуха 5,5 – 6 Атм.) заказывается дополнительно.

Возможная комплектация


Предмет Комментарий
D12/SP Фильтрующий картридж (ранее CART-D/SP), удаление сварочных аэрозолей и различной пыли, S=12кв.м. Рекомендуется предварительное запыление средством PRECO-N (500 грамм на 1 картридж).
D15/SP Фильтрующий картридж как D12/SP, но S=15кв.м.
C12/SP Фильтрующий картридж (ранее CART-C/SP) для пыли, склонной накапливать электростатический заряд, S=12кв.м.
C15/SP Фильтрующий картридж как C12/SP, но S=12кв.м.
H12/SP Фильтрующий картридж, удаление сварочных аэрозолей и различной пыли с высоким содержанием мелкодисперсной фракции (с размером частиц менее 0,5 мкм), для тяжелых режимов работы, S=12кв.м.
H15/SP Фильтрующий картридж как H12/SP, но S=15кв.м.
T12/SP
Фильтрующий картридж, удаление сварочных аэрозолей и различной пыли с высоким содержанием мелкодисперсной фракции (с размером частиц менее 0,5 мкм), для тяжелых режимов работы, допускается повышенная скорость фильтрации, более продолжительный срок службы, S=12кв.м.
T15/SP
Фильтрующий картридж как T12/SP, но S=15кв.м.
T10/SP
Фильтрующий картридж как T12/SP, но S=10кв.м. Наиболее высокая эффективность самоочистки (встряхивания) сжатым воздухом благодаря увеличенному расстоянию между гофрами.
M12/SP
Фильтрующий картридж для удаление сварочных аэрозолей, выделяющиеся при сварке замасленных металлов, S=12кв.м. Рекомендуется предварительное запыление средством PRECO-N (2500 грамм на 1 картридж).
ДНМП-100
Дифференциальный манометр.
PRECO-N
Средство для предварительного запыления фильтрующих кассет, 1 или 14 кг.
Примечание:
1. Класс фильтрации перечисленных выше картриджей: F9, ГОСТ Р 51251-99 (DIN EN 779-93).

Тех. характеристика

Модель
Мощность
вентилятора,
(кВт)
Макс. расход
воздуха,
(куб.м/ч)
Активная фильтрующая
поверхность,
(кв.м)
Вес,
(кг)
ССМ-1200/SP
1,1
1200
12
200

Изображения

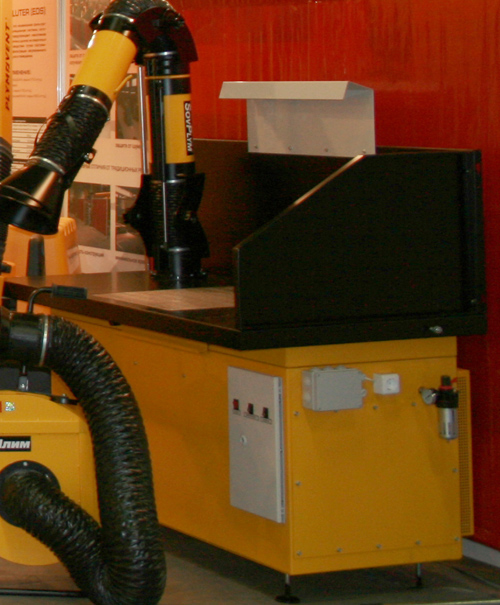

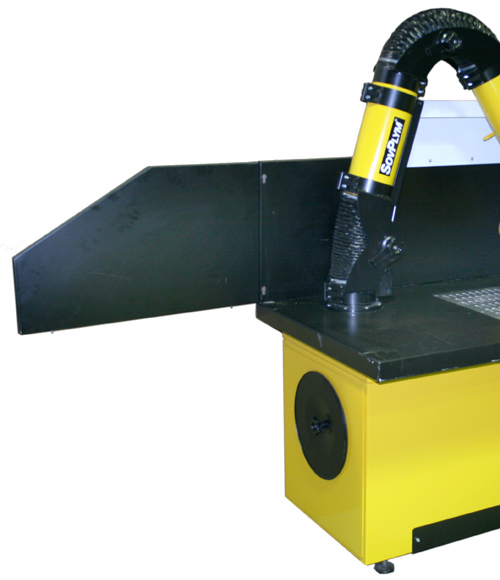

Стол сварщика с фильтром ССМ-1200/SPСтол сварщика с фильтром ССМ-1200/SP Стол сварщика с фильтром ССМ-1200/SP
