Пряморельсовая вытяжная система специально предназначена для оборудования протяженных гаражей пожарных станций, станций скорой помощи, гаражей МЧС или воинских частей, которая позволяет удалять выхлопные газы от выхлопной трубы автомобиля, обеспечивая свободу перемещения последнего внутри помещения.

Такая система применяется для гаражей, в которых автомобили паркуются в колонну и обязательно комплектуется средствами автоматического отсоединения газоприемной насадки от выхлопной трубы автомобиля, при выезде последнего из гаража на экстренный вызов.

Максимальное количество автомашин в колонне 4, при общей протяженности колонны - не более 30 метров. Выхлопная труба должна располагаться сбоку или сзади в нижней части автомобиля.

Основой вытяжной системы является алюминиевый рельс-воздуховод круглого сечения (1). Рельс-воздуховод имеет продольный паз, который снабжен резиновыми уплотнителями (2).

По рельсу-воздуховоду, вслед за автомобилем, перемещается подвижная каретка (4), на которой закреплен вытяжной шланг (7) и балансир (5), поддерживающий этот шланг при помощи резиновой поддержки (6) в форме петли. Вытяжной шланг с газоприемной насадкой подключен к выхлопной трубе автомобиля. Щелевое сопло каретки скользит между резиновыми уплотнителями паза рельса-воздуховода и выбрасывает внутрь его удаляемые выхлопные газы.

Рельс-воздуховод при помощи концевой заглушки с переходником (3) или специального отвода подключается к воздуховоду, ведущему к вытяжному вентилятору. Работой вентилятора управляет аппарат автоматического контроля с датчиками давления. Датчики реагируют на повышение/понижение давления в рельсе за счет воздействия выхлопных газов, и монтируются непосредственно в рельс (на один больше кол-ва установленных кареток). Оба торца рельса-воздуховода снабжаются концевыми заглушками (3) с резиновыми колодками, тормозящими каретку (на фото показана заглушка с переходником для подключения к вент. системе).

Основные узлы вытяжной системы:

• Рельс-воздуховод (поставляется секциями длиной по 5,8 м и секциями заказной длины 1-5 м).
• Резиновый уплотнитель (поставляется длиной, соответствующей выбранной протяженности рельсовой системы или каждой секции).
• Соединительные элементы для стыковки секций рельса.

Основные узлы вытяжных устройств:

• Каретка «ECCA» перемещается снаружи рельса-воздуховода и предназначена для работы с пневмозахватами «GRABBER», отсоединяемыми автоматически или вручную. Каретка собирается на базе каретки «EC» с помощью набора «ECCA-KIT».
• Набор «HPA», включающий вытяжной шланг «EH-PV» длиной 6 м, пневмозахват «GRABBER» и пр. принадлежности.

Крепление вытяжной системы:

• Комплект крепления рельса (1) к стене состоит из боковой опоры (3), опорной трубы (5), а также набора монтажных муфт (2), опор (4) и (6).
• Комплект крепления рельса (1) к потолку состоит из боковой опоры (3), опорной трубы (5), а также набора монтажных муфт (2) и (7), опор (4) и (6).

Во всех случаях для проектирования вытяжной системы необходимо учесть особенности оборудоваемого помещения, возможности крепления, расположения рабочих мест, пути перемещения, количество и вид автотранспорта в колонне с которым производятся работы.

Каждая колонна гаража снабжается собственной рельсовой системой необходимой протяженности, а автотранспорт в таком гараже должен заезжать задом.

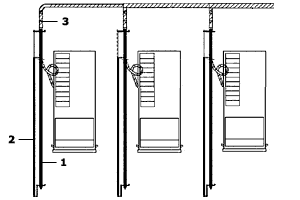

На рисунке схематично изображен гараж небольшой протяженности, который рассчитан на парковку в 3 колонны по одной машине в каждой. Каждая колонна оборудована рельсовой системой, которая подключена к коллектору центральной вытяжной вентиляции. На эскизе указаны: рельс-воздуховод (1), поддержка шланга подачи сжатого воздуха (2), соединительный воздуховод (3).
