Завесы с электрическим источником тепла
|
|
Условия эксплуатации:
|
 Температура окружающего воздуха,°С...................................-20...+40 |
| Отностительная влажность воздуха при +20°С не более,%..................80 |
| Содержание пыли и примесей в воздухе не более, мг/м.куб...............10 |
| Не допускается присутствие в воздухе капельной влаги и веществ, агрессивных по отношению к углеродистым сталям (кислот, щелочей), липких и горючих веществ,
а также волокнистых материалов (смол, технических волокон). |
|
|
 |
Минизавесы с электрическим источником тепла
КЭВ-2П112Е, КЭВ-2,5П112Е, КЭВ-3П113Е, КЭВ-4П121Е, КЭВ-5П121Е
|
|
Напряжение питающей сети 220/380В
|
|
|
|
Завесы серии 100Е используются в офисных, торговых и общественных помещениях для защиты окон и проемов высотой от 1 до 2,2м, а также в качестве дополнительного источника обогрева.
|
 |
|
Завесы КЭВ-2П112Е, КЭВ-2,5П112Е, КЭВ-3П113Е устанавливаются только горизонтально.
|
|
Завесы КЭВ-4П121Е, КЭВ-5П121Е устанавливаются как горизонтально над проемом,
так и вертикально сбоку от проема (при необходимости - с обеих сторон проема).
|
|
|
|
|
|
| |
Модель завесы |
КЭВ-
2П112Е |
КЭВ-
2,5П112Е |
КЭВ-
3П113Е |
КЭВ-
4П121Е |
КЭВ-
5П121Е |
|
| Параметры питающей сети, В/Гц |
220/50 |
220/50 |
220/50 |
220
(380)/50 |
220
(380)/50 |
| Режимы мощности, кВт |
2 |
2,5 |
*/1,5/3 |
*/4,2 |
*/5,1 |
| Расход воздуха, м.куб./час |
250 |
250 |
500 |
500
570
650 |
500
570
650 |
| Скорость воздуха на выходе из сопла, м/с |
3,6 |
3,6 |
5,0 |
6,4 |
6,4 |
| Эффективная длина струи **,м |
1,5 |
1,5 |
1,5 |
2,2 |
2,2 |
Подогрев воздуха при
максимальной мощности***,°С
-минимальный расход
-максимальный расход |
23 |
29 |
9/18 |
25
18 |
30
23 |
| Габаритные размеры, мм |
125x165x700 |
125x165x700 |
190x200x770 |
190x200x770 |
190x200x770 |
| Вес, кг |
6 |
6 |
10 |
11,5 |
12 |
| Максимальный ток, А |
9,5 |
11,4 |
14,1 |
19,3(7) |
23,4(8) |
| Потребляемая мощность двигателя, Вт |
65 |
65 |
70 |
62 |
62 |
Звуковое давление
на расстоянии 5м, дБ(А) |
46 |
46 |
50 |
51 |
51 |
|
* Режим вентилятора
** см. "Рекомендации по применению тепловых завес"
*** Для завесы КЭВ-3П113Е подогрев воздуха приводится при постоянном расходе воздуха и минимальном/максимальном режиме мощности.
Для завес КЭВ-2П112Е, КЭВ-2,5П112Е подогрев воздуха приводится при постоянных расходе воздуха и мощности.
|
|
|
|
|
|
Управление завесами КЭВ-2П112Е и КЭВ-2,5П112Е осуществляется одноклавишным переключателем
на корпусе завесы.
Управление завесой КЭВ-3П113Е осуществляется роторным переключателем
на корпусе завесы: включение режима вентилятора, два режима мощности (50 и 100%), выключение завесы.
|
 |
|
Управление завесами КЭВ-4П121Е, КЭВ-5П121Е осуществляется с выносных пультов, входящих в комплект
поставки.
|
|
Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать производительность
завесы и тепловую мощность.
С одного пульта можно управлять шестью одинаковыми завесами серии 100Е.
|
|
|
|
 |
Завесы с электрическим источником тепла
КЭВ-6П201Е, КЭВ-6П221Е, КЭВ-9П201Е
КЭВ-6П202Е, КЭВ-6П222Е, КЭВ-9П202Е, КЭВ-12П202Е
|
|
Напряжение питающей сети 220/380В
|
|
|
|
Завесы серии 200Е используются в офисных и торговых помещениях для защиты проемов высотой от 2 до 2,5м.
|
|
Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку от проема (при необходимости - с обеих сторон проема).
|
|
|
|
|
|
| |
Модель завесы |
КЭВ-6П221Е |
КЭВ-6П201Е |
КЭВ-9П201Е |
|
| Параметры питающей сети, В/Гц |
220(380)/50 |
380/50 |
380/50 |
| Режимы мощности, кВт |
*/4/6(*/3/6) |
*/3/6 |
*/4,5/9 |
| Расход воздуха, м.куб./час |
800
950
1100 |
800
950
1100 |
800
950
1100 |
| Скорость воздуха на выходе из сопла, м/с |
7,0 |
7,0 |
7,0 |
| Эффективная длина струи **,м |
2,5 |
2,5 |
2,5 |
Подогрев воздуха при
максимальной мощности, °С
-минимальный расход
-максимальный расход |
22
16 |
22
16 |
34
25 |
| Габаритные размеры, мм |
210x
240x
1000 |
210x
240x
1000 |
210x
240x
1000 |
| Вес, кг |
17 |
17 |
17 |
| Максимальный ток, А |
28(9,5) |
9,5 |
14 |
| Потребляемая мощность двигателя, Вт |
100 |
100 |
100 |
Звуковое давление
на расстоянии 5м, дБ(А) |
52 |
52 |
52 |
|
* Режим вентилятора
** см. "Рекомендации по применению тепловых завес"
|
|
|
| |
Модель завесы |
КЭВ-6П222Е |
КЭВ-6П202Е |
КЭВ-9П202Е |
КЭВ-12П202Е |
|
| Параметры питающей сети, В/Гц |
220(380)/50 |
380/50 |
380/50 |
380/50 |
| Режимы мощности, кВт |
*/4/6(*/3/6) |
*/3/6 |
*/4,5/9 |
*/6/12 |
| Расход воздуха, м.куб./час |
1100
1350
1600 |
1100
1350
1600 |
1100
1350
1600 |
1100
1350
1600 |
| Скорость воздуха на выходе из сопла, м/с |
7,0 |
7,0 |
7,0 |
7,0 |
| Эффективная длина струи **,м |
2,5 |
2,5 |
2,5 |
2,5 |
Подогрев воздуха при
максимальной мощности, °С
-минимальный расход
-максимальный расход |
16
11 |
16
11 |
24
17 |
32
22 |
| Габаритные размеры, мм |
210x
240x
1500 |
210x
240x
1500 |
210x
240x
1500 |
210x
240x
1500 |
| Вес, кг |
25 |
25 |
25 |
25 |
| Максимальный ток, А |
28(9,5) |
9,5 |
14 |
18,5 |
| Потребляемая мощность двигателя, Вт |
124 |
124 |
124 |
124 |
Звуковое давление
на расстоянии 5м, дБ(А) |
53 |
53 |
53 |
53 |
|
* Режим вентилятора
** см. "Рекомендации по применению тепловых завес"
|
|
|
|
|
|
|
Управление завесами осуществляется с выносного пульта, входящего в комплект поставки.
|
 |
|
Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать
производительность завесы и тепловую мощность.
С одного пульта можно управлять шестью одинаковыми завесами КЭВ-П201Е, КЭВ-П221Е или четырьмя одинаковыми завесами КЭВ-П202Е, КЭВ-П222Е.
|
|
|
|
|
 |
Завесы с электрическим источником тепла

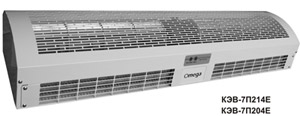

КЭВ-6П213Е, КЭВ-6П203Е, КЭВ-7П214Е
КЭВ-7П204Е, КЭВ-9П215Е, КЭВ-9П205Е
|
|
Напряжение питающей сети 220/380В
|
|
|
Завесы серии 200Е Омега используются в офисных и торговых помещениях для защиты проемов высотой от 2 до 2,5м. Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку от проема (при необходимости - с обеих сторон проема).
|
|
|
|
|
|
| |
Модель завесы |
КЭВ-6П213Е |
КЭВ-6П203Е |
КЭВ-7П214Е |
КЭВ-7П204Е |
КЭВ-9П215Е |
КЭВ-9П205Е |
|
| Параметры питающей сети, В/Гц |
220/50 |
380/50 |
220/50 |
380/50 |
220/50 |
380/50 |
| Мощность, кВт |
*/6 |
*/6 |
*/7,2 |
*/7,2 |
*/9 |
*/9 |
| Макс. расход воздуха, м.куб./час |
1040 |
1040 |
1280 |
1280 |
1670 |
1670 |
| Скорость воздуха на выходе из сопла, м/с |
7,5 |
7,5 |
7,5 |
7,5 |
7,5 |
7,5 |
| Эффективная длина струи, м |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
| Подогрев воздуха, °С** |
18 |
18 |
17 |
17 |
16 |
16 |
| Габаритные размеры, мм |
183x
221x
1000 |
183x
221x
1000 |
183x
221x
1200 |
183x
221x
1200 |
183x
221x
1500 |
183x
221x
1500 |
| Вес, кг |
16 |
16 |
18,2 |
18,2 |
22,9 |
22,9 |
| Максимальный ток, А |
29 |
10 |
33 |
11 |
41 |
14 |
| Потребляемая мощность двигателя, Вт |
200 |
200 |
230 |
230 |
300 |
300 |
Звуковое давление
на расстоянии 5м, дБ(А) |
51 |
51 |
53 |
53 |
55 |
55 |
|
* Режим вентилятора
** На данных воздушно-тепловых завесах установлены нагреватели с РТС-эффектом (положительный температурный коэффициент). Это означает, что при уменьшении расхода воздуха, потребляемая мощность нагревателей также уменьшается, т. е подогрев воздуха остается постоянным
|
|
|
|
 |
Завесы с электрическим источником тепла
КЭВ-9П301Е, КЭВ-12П301Е, КЭВ-15П301Е, КЭВ-11П302Е,
КЭВ-6П323Е, КЭВ-6П303Е, КЭВ-9П303Е, КЭВ-12П303Е
КЭВ-12П304Е, КЭВ-18П304Е, КЭВ-24П304Е
|
|
Напряжение питающей сети 220/380В
|
|
|
|
Завесы серии 300Е используются в офисных, торговых и складских помещениях, а также в зданиях культурно - бытового назначения с высотой проема от 2 до 3,5м.
|
 |
|
Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку от проема (при необходимости - с обеих сторон проема).
|
|
|
|
|
|
| |
Модель завесы |
КЭВ-
6П323Е |
КЭВ-
6П303Е |
КЭВ-
9П303Е |
КЭВ-
12П303Е |
|
| Параметры питающей сети, В/Гц |
220(380)/50 |
380/50 |
380/50 |
380/50 |
| Режимы мощности, кВт |
*/4/6
(*/3/6) |
*/3/6
|
*/4,5/9 |
*/6/12 |
| Расход воздуха, м.куб./час |
1200
1350
1500 |
1200
1350
1500 |
1200
1350
1500 |
1300
1450
1600 |
| Скорость воздуха на выходе из сопла**, м/с |
10,0 |
10,0 |
10,0 |
10,5 |
| Эффективная длина струи***,м |
3,5 |
3,5 |
3,5 |
3,5 |
Подогрев воздуха при
максимальной мощности,°С
-минимальный расход
-максимальный расход |
15
12 |
15
12 |
22
18 |
27
22 |
| Габаритные размеры, мм |
270x
310x
1017 |
270x
310x
1017 |
270x
310x
1017 |
270x
310x
1017 |
| Вес, кг |
23,5 |
23,5 |
23,5 |
25,5 |
| Максимальный ток, А |
28(9,5) |
9,5 |
14 |
18,5 |
| Потребляемая мощность двигателя, Вт |
100 |
100 |
100 |
153 |
Звуковое давление
на расстоянии 5м, дБ(А) |
53 |
53 |
53 |
54 |
|
* Режим вентилятора
** Скорость воздуха в живом сечении сопла
*** см. "Рекомендации по применению тепловых завес"
|
|
|
| |
Модель завесы |
КЭВ-
9П301Е |
КЭВ-
12П301Е |
КЭВ-
15П301Е |
|
| Параметры питающей сети, В/Гц |
380/50 |
380/50 |
380/50 |
| Режимы мощности, кВт |
*/4,5/9 |
*/6/12 |
*/7,5/15 |
| Расход воздуха, м.куб./час |
1600
1900
2200 |
1600
1900
2200 |
1600
1900
2200 |
| Скорость воздуха на выходе из сопла**, м/с |
10,0 |
10,0 |
10,0 |
| Эффективная длина струи***,м |
3,5 |
3,5 |
3,5 |
Подогрев воздуха при
максимальной мощности,°С
-минимальный расход
-максимальный расход |
17
12 |
22
16 |
28
20 |
| Габаритные размеры, мм |
270x
310x
1500 |
270x
310x
1500 |
270x
310x
1500 |
| Вес, кг |
33 |
33 |
33 |
| Максимальный ток, А |
14 |
18,5 |
28 |
| Потребляемая мощность двигателя, Вт |
200 |
200 |
200 |
Звуковое давление
на расстоянии 5м, дБ(А) |
54 |
54 |
54 |
|
* Режим вентилятора
** Скорость воздуха в живом сечении сопла
*** см. "Рекомендации по применению тепловых завес"
|
|
|
|
|
| |
Модель завесы |
КЭВ-
11П302Е |
КЭВ-
12П304Е |
КЭВ-
18П304Е |
КЭВ-
24П304Е |
|
| Параметры питающей сети, В/Гц |
380/50 |
380/50 |
380/50 |
380/50 |
| Режимы мощности, кВт |
*/5,5/11 |
*/6/12 |
*/9/18 |
*/12/24 |
| Расход воздуха, м.куб./час |
1500
1800
2100 |
2400
2700
3000 |
2400
2700
3000 |
2600
2900
3200 |
| Скорость воздуха на выходе из сопла**, м/с |
10,0 |
10,0 |
10,0 |
10,5 |
| Эффективная длина струи***,м |
3,5 |
3,5 |
3,5 |
3,5 |
Подогрев воздуха при
максимальной мощности,°С
-минимальный расход
-максимальный расход |
22
15 |
15
12 |
22
18 |
27
22 |
| Габаритные размеры, мм |
270x
310x
1380 |
270x
310x
1962 |
270x
310x
1962 |
270x
310x
1962 |
| Вес, кг |
30 |
44,5 |
44,5 |
48 |
| Максимальный ток, А |
17,5 |
18,5 |
28 |
37 |
| Потребляемая мощность двигателя, Вт |
153 |
200 |
200 |
306 |
Звуковое давление
на расстоянии 5м, дБ(А) |
54 |
56 |
56 |
57 |
|
* Режим вентилятора
** Скорость воздуха в живом сечении сопла
*** см. "Рекомендации по применению тепловых завес"
|
|
|
|
|
|
|
Управление завесами осуществляется с выносного пульта, входящего в комплект поставки.
|
|
|
Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать
производительность завесы и тепловую мощность.
С одного пульта можно управлять двумя одинаковыми завесами КЭВ-П304Е, или двумя одинаковыми завесами КЭВ-П301Е, или четырьмя одинаковыми завесами КЭВ-П303Е, КЭВ-П323Е, КЭВ-П302Е.
|
|
|
|
|
 |
Потолочные завесы с электрическим источником тепла
КЭВ-6П315Е, КЭВ-6П305Е, КЭВ-9П305Е, КЭВ-12П306Е, КЭВ-18П306Е
|
|
Напряжение питающей сети 220/380В
|
|
|
|
Потолочные завесы серии 300Е используются в офисных помещениях с высотой проема до 3,5м.
|
 |
|
Потолочная завеса -
это завеса встраиваемая в подвесной потолок. Устройство любой потолочной системы,
будь то система кондиционирования, отопления или вентиляции, позволяет практически полностью
освободить пространство помещения от традиционных элементов: стояков, радиаторов, каналов, а также воздушно-тепловых
завес. Их отсутствие зачастую
значительно улучшает эстетический вид помещения.
Потолочные системы очень функциональны, и наиболее ярким тому подтверждением является
встроенная в подвесной потолок воздушно-тепловая завеса. Ее всасывающее окно и
сопло располагаются в плоскости подвесного потолка.
Доступ к вентиляторному узлу завесы, источнику тепла и элементам электрической схемы -
через съемные плиты потолка, смежные со всасывающим окном.
|
|
Завесы устанавливаются в подвесной потолок с помощью резьбовых штанг.
|
|
|
|
| |
Модель завесы |
КЭВ-
6П315Е |
КЭВ-
6П305Е |
КЭВ-
9П305Е |
КЭВ-
12П306Е |
КЭВ-
18П306Е |
|
| Параметры питающей сети, В/Гц |
220/50 |
380/50 |
380/50 |
380/50 |
380/50 |
| Режимы мощности, кВт |
*/4/6 |
*/3/6 |
*/4,5/9 |
*/6/12 |
*/9/18 |
| Расход воздуха, м.куб./час |
1200
1350
1500 |
1200
1350
1500 |
1200
1350
1500 |
2400
2700
3000 |
2400
2700
3000 |
| Скорость воздуха на выходе из сопла,м/с |
9,0 |
9,0 |
9,0 |
9,0 |
9,0 |
| Эффективная длина струи**,м |
3,5 |
3,5 |
3,5 |
3,5 |
3,5 |
Подогрев воздуха при
максимальной мощности,°С
-минимальный расход
-максимальный расход |
15
12 |
15
12 |
22
18 |
15
12 |
22
18 |
| Габаритные размеры, мм |
420x320x1025 |
420x320x1025 |
420x320x1025 |
420x320x1970 |
420x320x1970 |
| Вес, кг |
35 |
35 |
35 |
68 |
68 |
| Максимальный ток, А |
28 |
9,5 |
14 |
18,5 |
28 |
| Потребляемая мощность двигателя, Вт |
100 |
100 |
100 |
200 |
200 |
Звуковое давление
на расстоянии 5м, дБ(А) |
52 |
52 |
52 |
55 |
55 |
|
* Режим вентилятора
**см. "Рекомендации по применению тепловых завес"
|
|
|
|
|
|
|
Управление завесами осуществляется с выносного пульта, входящего в комплект поставки.
|
|
|
Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать
производительность завесы и тепловую мощность.
С одного пульта можно управлять двумя одинаковыми завесами КЭВ-П306Е или четырьмя одинаковыми завесами КЭВ-П305Е, КЭВ-П315Е.
|
|
|
|
|
 |
Завесы с электрическим источником тепла
КЭВ-9П403Е, КЭВ-12П403Е, КЭВ-18П403Е,
КЭВ-12П404Е, КЭВ-18П404Е, КЭВ-24П404Е,
КЭВ-18П402Е, КЭВ-24П402Е, КЭВ-36П402Е
|
|
Напряжение питающей сети 380В
|
|
|
|
Завесы серии 400Е предназначены для защиты дверей и ворот высотой от 3 до 5 м на рынках, складах, стадионах, ангарах, депо, промышленных зданиях и торговых центрах.
Завесы устанавливаются как горизонтально над проемом, так и вертикально сбоку от проема (при необходимости - с обеих сторон проема).
|
|
|
|
| |
Модель завесы |
КЭВ-
9П403Е |
КЭВ-
12П403Е |
КЭВ-
18П403Е |
КЭВ-
12П404Е |
КЭВ-
18П404Е |
КЭВ-
24П404Е |
|
| Режимы мощности, кВт |
*/4,5/9 |
*/6/12 |
*/9/18 |
*/6/12 |
*/9/18 |
*/12/24 |
| Расход воздуха, м.куб./час |
1300
2000
2600 |
1800
3000
3700 |
| Скорость воздуха на выходе из сопла**, м/с |
13 |
13 |
| Эффективная длина струи***,м |
4,5 |
Подогрев воздуха при
максимальной мощности,°С
-максимальный расход
-минимальный расход |
20
10 |
27
14 |
41
20 |
20
10 |
29
14 |
39
19 |
| Габаритные размеры, мм |
272x380x1030 |
272x380x1500 |
| Вес, кг |
35 |
35 |
35 |
42 |
42 |
42 |
| Максимальный ток, А |
15 |
19,5 |
28,5 |
21 |
30 |
39 |
| Потребляемая мощность двигателя, Вт |
265 |
265 |
265 |
530 |
530 |
530 |
Звуковое давление
на расстоянии 5м, дБ(А) |
62 |
64 |
|
* Режим вентилятора
** Скорость воздуха в живом сечении сопла
***см. "Рекомендации по применению тепловых завес"
|
|
|
|
|
| |

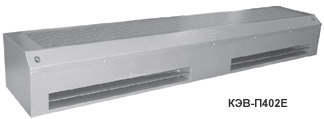

Модель завесы |
КЭВ-
18П402Е |
КЭВ-
24П402Е |
КЭВ-
36П402Е |
|
| Режимы мощности, кВт |
*/9/18 |
*/12/24 |
*/18/36 |
| Расход воздуха, м.куб./час |
2600
4000
5200 |
| Скорость воздуха на выходе из сопла**, м/с |
13 |
13 |
12 |
| Эффективная длина струи***,м |
4,5 |
Подогрев воздуха при
максимальной мощности,°С
-максимальный расход
-минимальный расход |
20
10 |
27
14 |
41
20 |
| Габаритные размеры, мм |
272x380x2020 |
| Вес, кг |
57 |
57 |
57 |
| Максимальный ток, А |
30 |
39 |
57 |
| Потребляемая мощность двигателя, Вт |
530 |
530 |
530 |
Звуковое давление
на расстоянии 5м, дБ(А) |
65 |
|
* Режим вентилятора
** Скорость воздуха в живом сечении сопла
***см. "Рекомендации по применению тепловых завес"
|
|
|
|
|
|
|
Управление завесами осуществляется с выносного пульта, входящего в комплект поставки.
|
|
|
Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать
производительность завесы и тепловую мощность.
С одного пульта можно управлять двумя одинаковыми завесами КЭВ-П403Е или одной завесой КЭВ-П404Е, или одной завесой КЭВ-П402Е.
|
|
|
 |
Завесы с электрическим источником тепла КЭВ-12П601Е,
КЭВ-18П601Е, КЭВ-24П601Е, КЭВ-24П603Е, КЭВ-36П603Е,
КЭВ-48П603Е, КЭВ-12П604Е, КЭВ-18П604Е, КЭВ-24П604Е,
КЭВ-24П605Е, КЭВ-36П605Е, КЭВ-48П605Е
|
|
Напряжение питающей сети 380В
|
|
|
 |

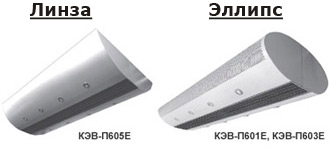

Завесы серии 600Е выпускаются в форме установленных вертикально колонн и подвешиваемых горизонтально к потолку эллиптических и сегментных тел со специальной подсветкой. Помимо высокой эффективности, завесы этой серии отличаются элегантным дизайном и могут выпускаться в корпусе из полированной или матовой нержавеющей стали.
Высота установки до 3,5 м.
Завесы КЭВ-П601Е, КЭВ-П603Е, КЭВ-П605Е крепятся к потолку с помощью пустотелых цилиндрических штанг, входящих в комплект поставки.
Завесы КЭВ-П604Е крепятся к полу через отверстия установочной плиты за анкерные болты, предварительно вмонтированные в пол.
|
|
|
|
|
|
| |
Модель завесы |
КЭВ-
12П601Е |
КЭВ-
18П601Е |
КЭВ-
24П601Е |
КЭВ-
24П603Е |
КЭВ-
36П603Е |
КЭВ-
48П603Е |
|
| Режимы мощности, кВт |
*/6/12 |
*/9/18 |
*/12/24 |
*/12/24 |
*/18/36 |
*/24/48 |
| Расход воздуха, м.куб./час |
2000
2300
2600 |
2600
2900
3200 |
4000
4600
5200 |
5200
5800
6400 |
| Скорость воздуха на выходе из сопла, м/с |
7,7 |
9,5 |
7,7 |
9,5 |
| Эффективная длина струи**,м |
3,0 |
3,5 |
3,0 |
3,5 |
Подогрев воздуха при
максимальной мощности,°С
-минимальный расход
-максимальный расход |
18
14 |
26
20 |
27
22 |
18
14 |
26
20 |
27
22 |
| Габаритные размеры, мм |
685x370x1110 |
685x370x2050 |
| Вес, кг |
54 |
54 |
57,5 |
116 |
| Максимальный ток, А |
18,5 |
28 |
37 |
37 |
55 |
74 |
| Потребляемая мощность двигателя, Вт |
200 |
200 |
306 |
400 |
400 |
612 |
Звуковое давление
на расстоянии 5м, дБ(А) |
52 |
53 |
55 |
56 |
|
* Режим вентилятора
**см. "Рекомендации по применению тепловых завес"
|
|
| |
Модель завесы |
КЭВ-
12П604Е |
КЭВ-
18П604Е |
КЭВ-
24П604Е |
КЭВ-
24П605Е |
КЭВ-
36П605Е |
КЭВ-
48П605Е |
|
| Режимы мощности, кВт |
*/6/12 |
*/9/18 |
*/12/24 |
*/12/24 |
*/18/36 |
*/24/48 |
| Расход воздуха, м.куб./час |
2000
2300
2600 |
2600
2900
3200 |
4000
4600
5200 |
4800
5400
6000 |
| Скорость воздуха на выходе из сопла, м/с |
7,7 |
9,5 |
7,7 |
8,9 |
| Эффективная длина струи**,м |
3,0 |
3,5 |
3,5 |
Подогрев воздуха при
максимальной мощности,°С
-минимальный расход
-максимальный расход |
18
14 |
26
20 |
27
22 |
18
14 |
26
20 |
29
23 |
| Габаритные размеры, мм |
Высота 2019;
диаметр 416 |
920x380x2050 |
| Вес, кг |
71 |
71 |
74,5 |
116 |
| Максимальный ток, А |
18,5 |
28 |
37 |
37 |
55 |
74 |
| Потребляемая мощность двигателя, Вт |
200 |
200 |
306 |
400 |
612 |
Звуковое давление
на расстоянии 5м, дБ(А) |
52 |
53 |
55 |
56 |
|
* Режим вентилятора
**см. "Рекомендации по применению тепловых завес"
|
|
|
|
|
|
|
|
Управление завесами осуществляется с дистанционного пульта, входящего в комплект поставки.
|
 |
|
Пульт управления позволяет поддерживать необходимую температуру воздуха вблизи проема и регулировать
производительность завесы и тепловую мощность.
С одного пульта можно управлять двумя одинаковыми завесами КЭВ-П601Е, или одной завесой КЭВ-П603Е, или двумя одинаковыми завесами КЭВ-П604Е, или одной завесой КЭВ-П605Е.
|
|
|
