Условия эксплуатации:
|
 Температура окружающего воздуха,°С...................................-10...+40 |
| Отностительная влажность воздуха при +20°С не более,%..................80 |
Не допускается эксплуатация тепловентилятора:
- в сильно запыленных помещениях (с содержанием пыли и других примесей более 10 мг/м3)
- в помещениях, в воздухе которых содержатся капельная влага и вещества, агрессивные по отношению к
углеродистым сталям (кислоты, щелочи), липкие либо волокнистые вещества (смолы, технические волокна и пр.).
|
В качестве теплоносителя используется горячая и перегретая вода с параметрами:
- рабочее давление не более 1,2 МПа;
- температура не более 150оС.
|
| Качество питающей воды должно соответствовать ГОСТ 20995-75 и СНиП II-36-76.
|
| В обозначении тепловентиляторов с водяным источником тепла указывается тепловая мощность при
температуре воды (прямая/обратная) 150оС/130оС и температуре воздуха в помещении +15оС.
|
|
|

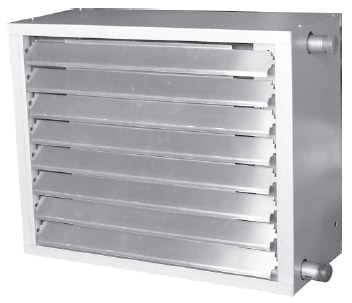

Тепловентиляторы с водяным источником тепла |
Напряжение питающей сети 220В |
|
|
Тепловентиляторы серии ТW предназначены для отопления офисных, административных, складских, промышленных и др. помещений. |
|
|
|
| |
Модель тепловентилятора с водяным источником тепла |
КЭВ- 25T3W2 |
КЭВ- 34T3, 5W2 |
КЭВ- 36T3W2 |
КЭВ- 49T3, 5W2 |
КЭВ- 56T4W2 |
КЭВ- 86T4W2 |
КЭВ- 106T4, 5W2 |
КЭВ- 120T5W2 |
|
| Расход воздуха, м3/час |
600/
900/
1200 |
950/
1450/
1900 |
750/
1150/
1500 |
1200/
1800/
2400 |
1500/
2250/
3000 |
1850/
2800/
3700 |
2550/
3850/
5100 |
3100/
4650/
6200 |
| Тепловой поток, кВт/Температура воздуха на выходе, oC при tводы oC |
150/170 |
7,6/33 |
12,4/34 |
23,4/51 |
27,4/48 |
31,4/45 |
47,4/52 |
58,5/49 |
66,2/46 |
| 130/70 |
9,6/38 |
13,0/35 |
22,2/49 |
25,8/46 |
29,7/44 |
45/50 |
55,4/47 |
62,7/44 |
| 105/70 |
10,3/40 |
13,8/36 |
20,6/47 |
24/44 |
27,7/42 |
41,8/48 |
51,7/45 |
58,5/43 |
| 95/70 |
10,5/40 |
14,0/37 |
20,0/46 |
23,3/43 |
26,9/41 |
40,5/47 |
50,3/44 |
57/42 |
| 80/60 |
8,3/35 |
11,2/32 |
16,1/40 |
18,8/38 |
21,7/36 |
32,8/41 |
40,5/38 |
45,9/36 |
| 60/40 |
3,1/22 |
3,5/20 |
8,7/28 |
10,2/27 |
11,8/26 |
17,5/28 |
21,8/27 |
24,8/27 |
| Расход воды, л/сек при tводы 0C |
150/70 |
0,03 |
0,04 |
0,08 |
0,09 |
0,11 |
0,16 |
0,2 |
0,23 |
| 130/70 |
0,04 |
0,06 |
0,1 |
0,12 |
0,14 |
0,21 |
0,25 |
0,29 |
| 105/70 |
0,08 |
0,11 |
0,16 |
0,19 |
0,22 |
0,33 |
0,4 |
0,46 |
| 95/70 |
0,11 |
0,15 |
0,22 |
0,25 |
0,29 |
0,44 |
0,55 |
0,62 |
| 80/60 |
0,11 |
0,15 |
0,22 |
0,26 |
0,29 |
0,44 |
0,55 |
0,62 |
| 60/40 |
0,04 |
0,05 |
0,12 |
0,14 |
0,16 |
0,23 |
0,29 |
0,33 |
| Габаритные размеры*, мм |
467х305х400
(635х362х400)** |
618х360х496
(654х427х496)** |
855х450х750
(930х536х750)** |
| Вес (без воды), кг |
15 |
16,5 |
20,5 |
22 |
22,5 |
39 |
39,5 |
42,5 |
| Максимальный ток, А |
0,45 |
0,68 |
0,45 |
0,68 |
0,75 |
0,75 |
1,1 |
2 |
| Потребляемая мощность двигателя, Вт |
95 |
130 |
95 |
130 |
160 |
160 |
245 |
420 |
Звуковое давление
на расстоянии 5м, дБ(А) |
46 |
48 |
47 |
49 |
52 |
54 |
56 |
60 |
|
| |
Модель тепловентилятора с водяным источником тепла |
КЭВ- 30T3W3 |
КЭВ- 40T3, 5W3 |
КЭВ- 60T3, 5W3 |
КЭВ- 69T4W3 |
КЭВ- 107T4W3 |
КЭВ- 133T4, 5W3 |
КЭВ- 151T5W3 |
КЭВ- 180T5, 6W3 |
|
| Расход воздуха, м3/час |
550/
850/
1100 |
800/
1200/
1600 |
1100/
1650/
2200 |
1350/
2050/
2700 |
1800/
2700/
3600 |
2450/
3700/
4900 |
2950/
4450/
5900 |
3800/
5700/
7600*** |
| Тепловой поток, кВт/Температура воздуха на выходе, oC при tводы oC |
150/170 |
17,3/60 |
22,5/55 |
37,6/65 |
43/61 |
73,4/74 |
90,9/69 |
102,8/66 |
120/61 |
| 130/70 |
16,5/59 |
21,2/54 |
35/61 |
40,2/58 |
67,5/69 |
83,7/65 |
94,9/62 |
112/58 |
| 105/70 |
15,5/56 |
20/51 |
31,9/57 |
36,6/54 |
60/63 |
74,4/59 |
84,6/57 |
100/53 |
| 95/70 |
15,0/55 |
19,4/50 |
30,5/55 |
35,1/53 |
56,4/61 |
70,6/57 |
80,3/55 |
95/51 |
| 80/60 |
12/47 |
15,6/43 |
24,6/47 |
28,3/45 |
45,5/52 |
57/49 |
64,8/47 |
77/44 |
| 60/40 |
5,8/30 |
7,8/29 |
13,6/33 |
15,7/32 |
26,7/37 |
33,3/35 |
37,8/34 |
45/32 |
| Расход воды, л/сек при tводы 0C |
150/70 |
0,06 |
0,08 |
0,13 |
0,15 |
0,25 |
0,31 |
0,36 |
0,42 |
| 130/70 |
0,08 |
0,1 |
0,16 |
0,18 |
0,31 |
0,38 |
0,43 |
0,51 |
| 105/70 |
0,12 |
0,16 |
0,25 |
0,29 |
0,47 |
0,58 |
0,66 |
0,78 |
| 95/70 |
0,16 |
0,21 |
0,33 |
0,38 |
0,62 |
0,77 |
0,88 |
1,04 |
| 80/60 |
0,16 |
0,21 |
0,33 |
0,38 |
0,62 |
0,77 |
0,88 |
1,05 |
| 60/40 |
0,08 |
0,11 |
0,18 |
0,21 |
0,36 |
0,45 |
0,51 |
0,6 |
| Габаритные размеры*, мм |
467х305х400
(635х362х400)** |
618х360х496
(654х427х496)** |
855х450х750
(930х536х750)** |
| Вес (без воды), кг |
17 |
18,5 |
24,5 |
25 |
45 |
45,5 |
48,5 |
50 |
| Максимальный ток, А |
0,45 |
0,68 |
0,68 |
0,75 |
0,75 |
1,1 |
2 |
1,2 |
| Потребляемая мощность двигателя, Вт |
95 |
130 |
130 |
160 |
160 |
245 |
420 |
630 |
Звуковое давление
на расстоянии 5м, дБ(А) |
45 |
47 |
49 |
51 |
53 |
55 |
59 |
61 |
* без учета выступающих патрубков
** размер с креплением, мм
*** напряжение питающей сети 380В
Тепловые характеристики приведены при температуре воздуха в помещении +15oC и максимальном расходе воздуха.
|
|
|
 |

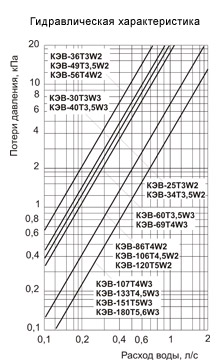

Величина падения давления рассчитана для температуры воды 95/70°С.
Для других температур эта величина умножается на коэффициент К.
|
| |
Температура воды на входе/выходе, °C |
150/70 |
130/70 |
105/70 |
80/60 |
60/40 |
|
| К |
0,93 |
0,95 |
0,98 |
1,04 |
1,12 |
|
|
|
|
|
|
 |
Для переключения режимов расхода воздуха тепловентилятор комплектуется пультом управления.
При правильно подобранном тепловентиляторе и наличии смесительного узла пульт управления позволяет поддерживать заданную температуру в помещении.
|
|
|
