Картриджный фильтр воздуха «FMP/SP»



Картриджный фильтр воздуха FMP/SP
Производство: ЗАО «СовПлим»
Гарантия: 12 месяцев
Документы: Паспорт, Изображения

Назначение

Фильтр с плоскими картриджами и с системой самоочистки фильтрующих элементов предназначен для очистки воздуха от различных видов невзрывоопасной, сухой, сыпучей, неслипаемой пыли, различного дисперсного состава, широкого диапазона веществ, а именно: металлическая, стеклянная, цементная, известковая, порошковая и т.д.

ФПневматическая очистка фильтрующих кассет позволяет использовать фильтры при непрерывных технологических процессах без их остановки.

Данные фильтры используются для очистки загрязненного воздуха, удаляемого от рабочих мест или от технологического оборудования (бункеры, конвейеры, дробилки, сушилки, грохоты, смесители, резательные, полировальные, шлифовальные машины и т.д., а так же на местах пересыпок). Специальное применение фильтров воздуха - удаление и фильтрация аэрозолей при плазменной и лазерной резке металлов.

Отдельные модели фильтра могут объединяться с другими фильтрами воздуха этой серии в единую систему очистки воздуха высокой производительности.

Картриджный фильтр эксплуатируется в помещении как конечное устройство по рециркуляционной схеме, так и в составе системы промышленной вентиляции. Температура перемещаемого воздушного потока не должна превышать +90 град С.

Очищаемый воздушный поток не должен содержать взрывоопасных смесей.


Функционирование

Поступающий поток загрязненного воздуха проходит через входной патрубок фильтра и затем внутри него через плоские фильтрующие картриджи, которые улавливают частицы размером до 0,1 микрона.

В результате очищенный воздух, проходя через выходной патрубок выводится наружу.

Очистка фильтрующих картриджей происходит путем подачи короткого импульса сжатого воздуха через электромагнитный клапан в их внутреннюю полость. В результате такого импульса происходит встряска фильтрующего картриджа, при которой осевшие на его поверхность частицы падают в накопительный бункер и затем в пылесборник. Очистка фильтрующих картриджей может производиться автоматически при работающем или неработающем вентиляторе, а также вручную при выключенном фильтре.

Управление работой фильтра происходит через блок управления, который устанавливается с боку корпуса фильтра.

Конструкция

Корпус фильтра изготавливается из листовой стали и окрашивается высококачественной порошковой краской, которая обеспечивает высокую защиту корпуса от воздействий окружающей среды.

Фильтр устанавливается на полу при помощи комплекта опор.

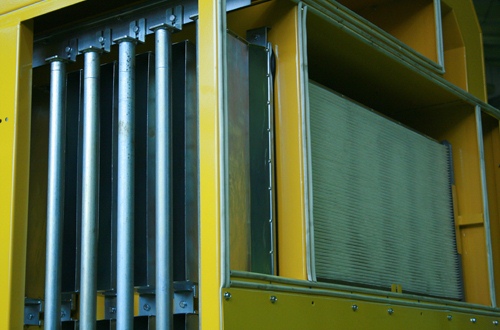

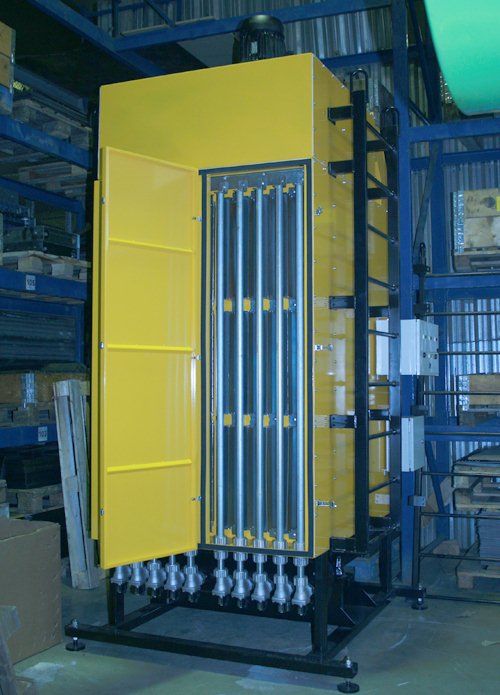

Внутри герметичного корпуса фильтра горизонтально располагаются плоские фильтрующие картриджи, доступ к которым осуществляется через дверцы лицевой части фильтра.

Снизу корпуса фильтра находится накопительный бункер, соединенный с пылесборником.


Ассортимент

Группа Комментарий

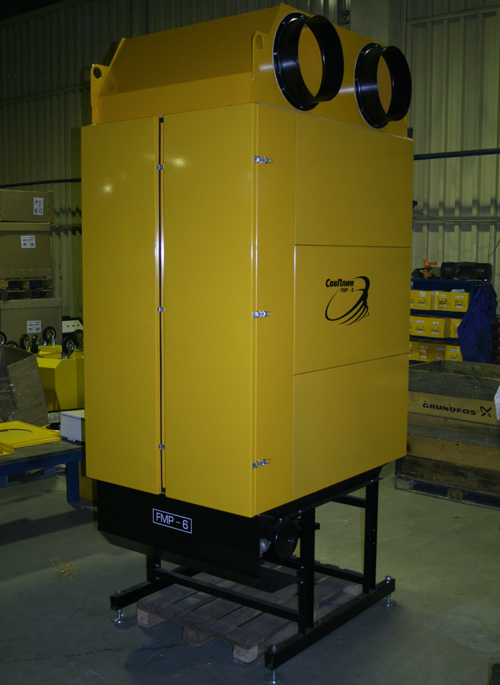

FMP/SP Фильтр воздуха без вытяжного вентилятора с возможностью объединения с другими фильтрами воздуха этой серии в единую систему очистки воздуха. Входной и выходной патрубки расположены сверху корпуса фильтра.

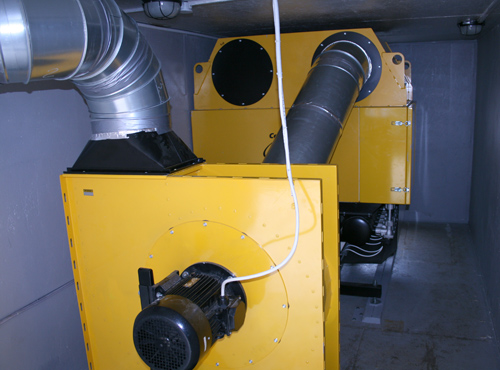

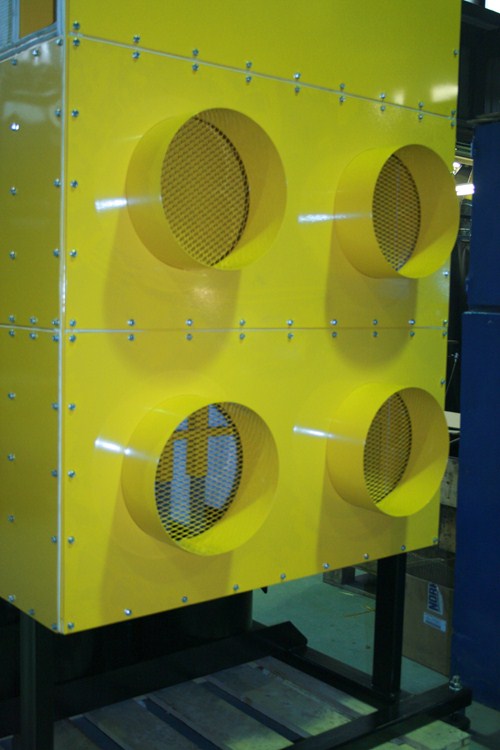

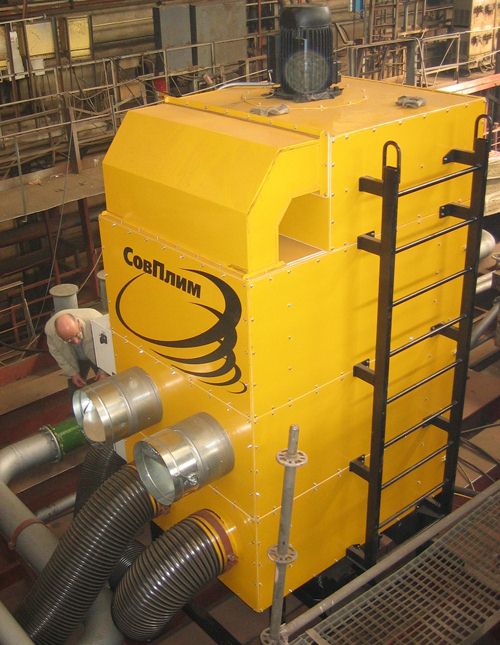

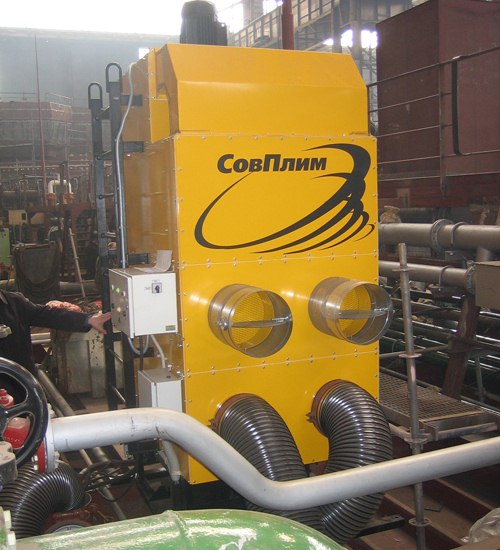

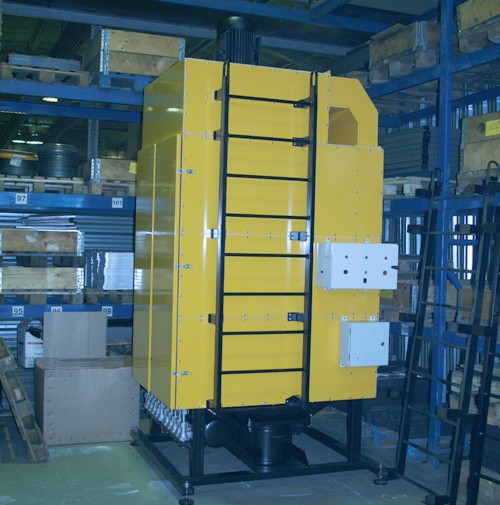

FMPF/SP Фильтр воздуха с индивидуальным вытяжным вентилятором (на фото в начале страницы). Вытяжной вентилятор расположен сверху корпуса фильтра, а входной и выходной (-ные) патрубки с торцевой части фильтра.

Комплект поставки

Фильтр в комплекте с блоком управления, бункером, пылесборником, входным и выходным патрубком, комплектом опор, фильтрующими картриджами (полиэстер по умолчанию), воздушной заслонкой. Фильтр поставляется в виде отдельных узлов.

Возможная комплектация

Предмет Комментарий Модель
10432 Картридж фильтрующий, полиэстер. все
18448 Картридж фильтрующий, антистатик. все
18449 Картридж фильтрующий, PTFE (тефлоновая пропитка). все
ДНМП-100 Дифференциальный манометр. все
ДНМПКр-100 Кронштейн - крепление для манометра. все
NRG Кожух шумопоглощающий для вентилятора. FMPF
PRECO-N Средство для предварительного запыления фильтрующих кассет, 14 кг. все

Тех. характеристика

Модель Вентилятор. Макс. расход
воздуха,
(куб.м/ч)
Кассеты,
(шт)
Активная фильтрующая
поверхность,
(кв.м)
Габариты
(ШхГхВ, мм)
Вес,
(кг)
Питание
FMP-2/SP - 2000 10 32,5 1335х1535х2000 600 1ф/220В
FMP-4/SP - 4000 20 60,0 1335х1535х2590 700 1ф/220В
FMP-6/SP - 6000 30 97,5 1335х1535х3250 800 1ф/220В
FMPF-2/SP VFMP-4.7/SP; 4700 куб.м/ч; 2,2 кВт 2000 10 32,5 1396х1680х2300 600 3ф/380В
FMPF-4-6/SP VFMP-6/SP; 6000 куб.м/ч; 4,0 кВт 4000 20 65,0 1396х1680х2970 800 3ф/380В
FMPF-4-7.5/SP VFMP-7.5/SP; 7500 куб.м/ч; 5,5 кВт 4000 20 65,0 1396х1680х3070 800 3ф/380В
FMPF-6-9/SP VFMP-9/SP; 9000 куб.м/ч; 7,5 кВт 6000 30 97,5 1396х1680х3680 1000 3ф/380В
FMPF-6-11/SP VFMP-11/SP; 11000 куб.м/ч; 11,0 кВт 6000 30 97,5 1396х1680х3770 1000 3ф/380В

Паспорт изделия на фильтры воздуха самоочищающиеся «СовПлим»

Комментарий Открыть
Фильтры воздуха механические «FMP-2/SP». Скачать
Фильтры воздуха механические «FMP-4/SP». Скачать
Фильтры воздуха механические «FMP-6/SP». Скачать
Фильтры воздуха механические «FMPF/SP». Скачать

Изображения

Картриджный фильтр воздуха FMP/SP Картриджный фильтр воздуха FMP/SP Картриджный фильтр воздуха FMP/SP Картриджный фильтр воздуха FMP/SP Картриджный фильтр воздуха FMP/SP Картриджный фильтр воздуха FMP/SP Картриджный фильтр воздуха FMP/SP Картриджный фильтр воздуха FMP/SP Картриджный фильтр воздуха FMP/SP
